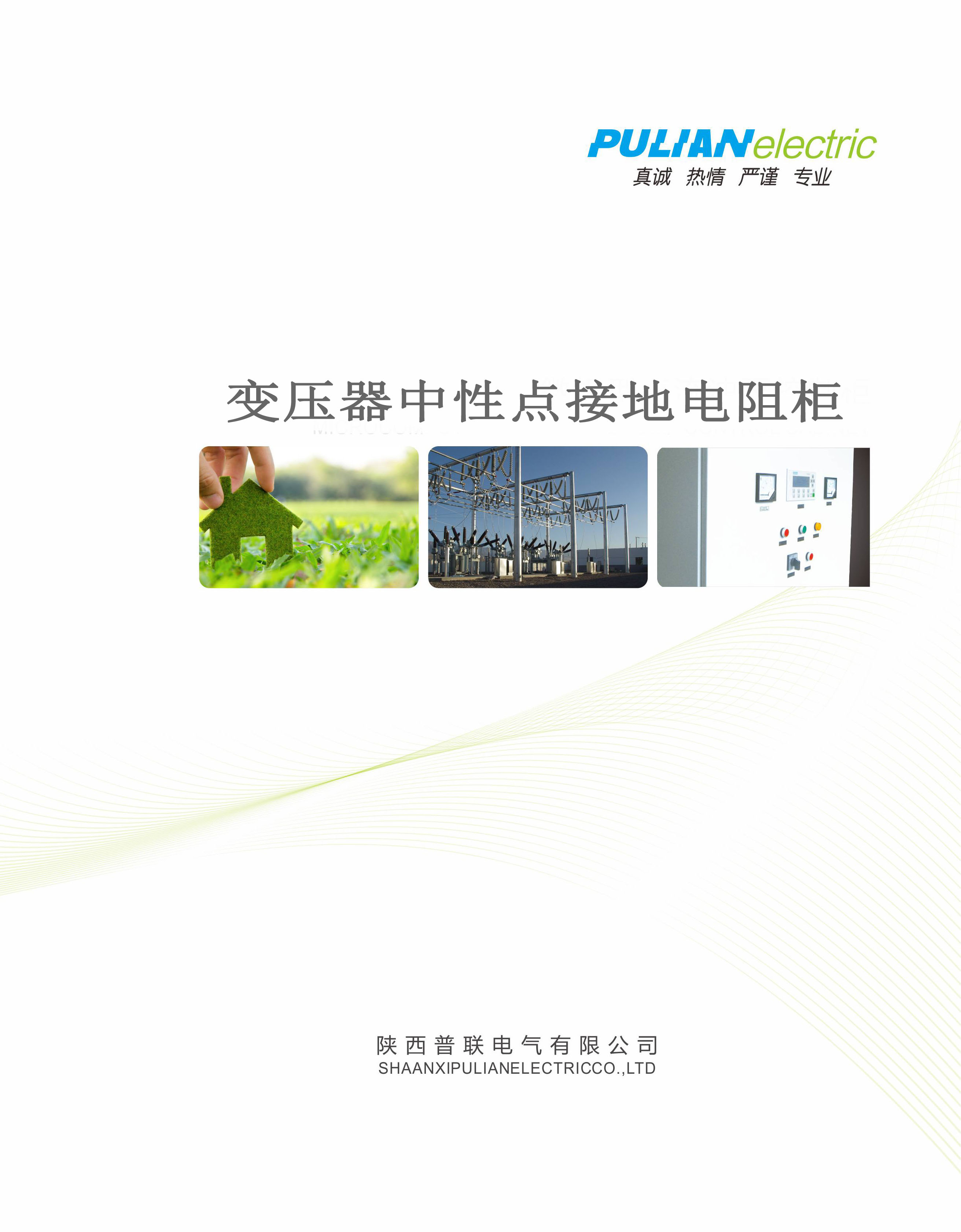

变压器中性点接地电阻柜

根据城市建设需要,架空裸导线路正逐渐被高压电缆和绝缘导线线路替代,线路的绝缘电容越来越大,与此同时,过电压引发的开关柜和家用电器烧坏等事故也屡见不鲜。因此,如何有

型号:PL-ZB-TNR

类别:接地电阻柜

  • 产品描述
  • 主要功能
  • 基本参数

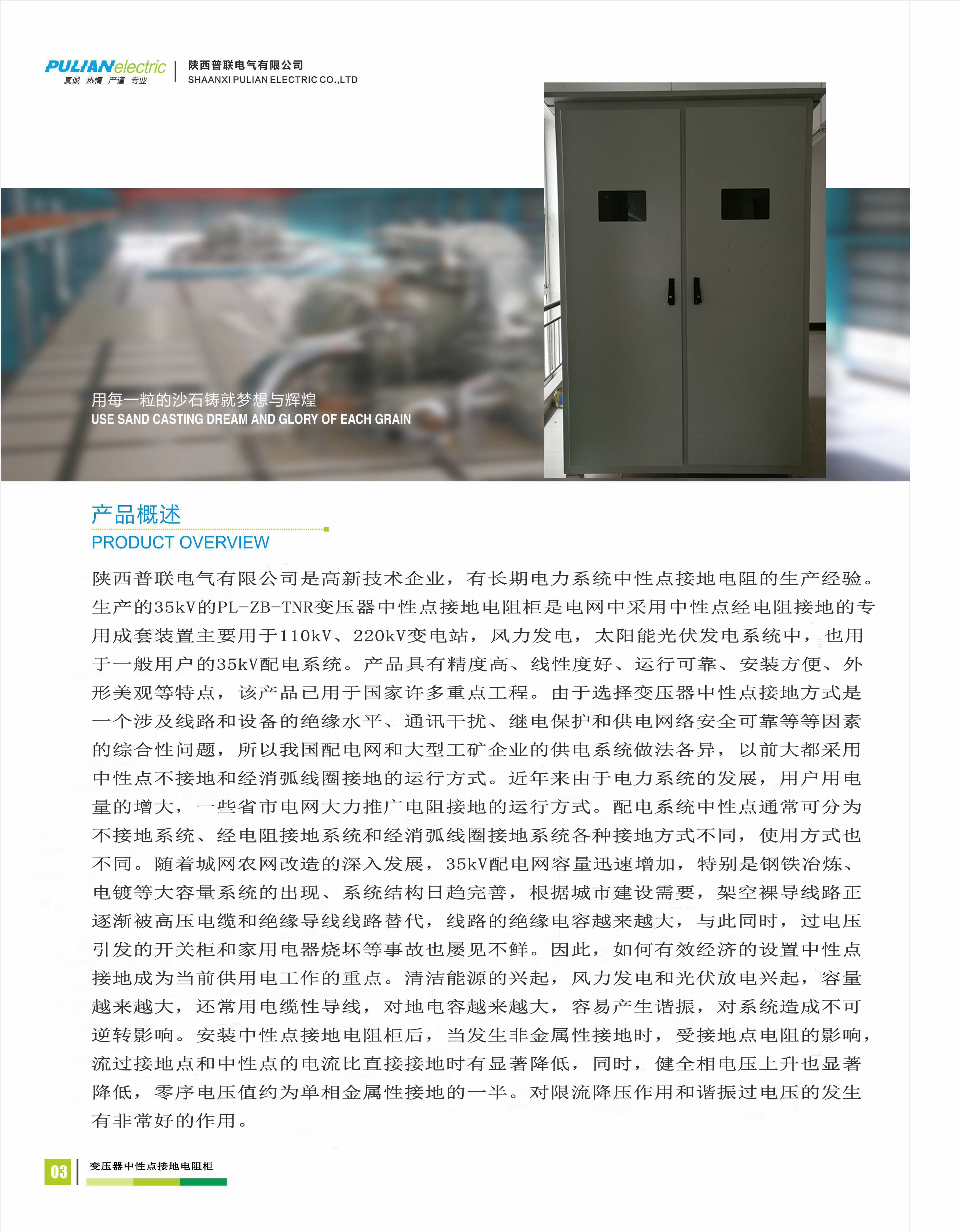

根据城市建设需要,架空裸导线路正逐渐被高压电缆和绝缘导线线路替代,线路的绝缘电容越来越大,与此同时,过电压引发的开关柜和家用电器烧坏等事故也屡见不鲜。因此,如何有效经济的设置中性点接地成为当前供用电工作的重点。清洁能源的兴起,风力发电和光伏放电兴起,容量越来越大,还常用电缆性导线,对地电容越来越大,容易产生谐振,对系统造成不可逆转影响。安装中性点接地电阻柜后,当发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流比直接接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半。对限流降压作用和谐振过电压的发生有非常好的作用。变压器星接时可以直接使用电阻接地,变压器为角接时,可以安装独立的接地变压器,中性点电阻与之连接使用。

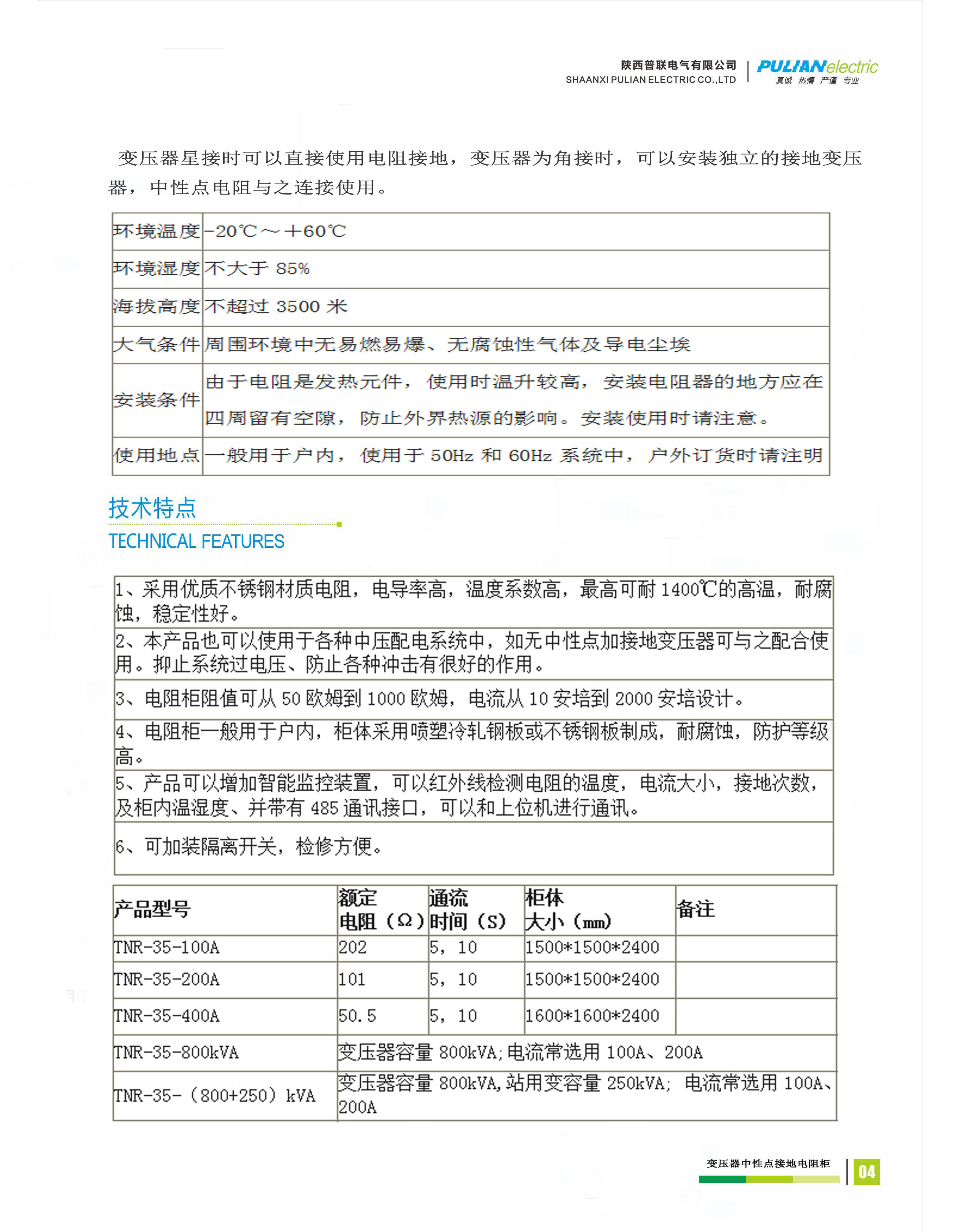

1、采用优质不锈钢材质电阻,电导率高,温度系数高,最高可耐1400℃的高温,耐腐蚀,稳定性好。
2、本产品也可以使用于各种中压配电系统中,如无中性点加接地变压器可与之配合使用。抑止系统过电压、防止各种冲击有很好的作用。
3、电阻柜阻值可从50欧姆到1000欧姆,电流从10安培到2000安培设计。
4、电阻柜一般用于户内,柜体采用喷塑冷轧钢板或不锈钢板制成,耐腐蚀,防护等级高。
5、产品可以增加智能监控装置,可以红外线检测电阻的温度,电流大小,接地次数,及柜内温湿度、并带有485通讯接口,可以和上位机进行通讯。
6、可加装隔离开关,检修方便。


根据城市建设需要,架空裸导线路正逐渐被高压电缆和绝缘导线线路替代,线路的绝缘电容越来越大,与此同时,过电压引发的开关柜和家用电器烧坏等事故也屡见不鲜。因此,如何有效经济的设置中性点接地成为当前供用电工作的重点。清洁能源的兴起,风力发电和光伏放电兴起,容量越来越大,还常用电缆性导线,对地电容越来越大,容易产生谐振,对系统造成不可逆转影响。安装中性点接地电阻柜后,当发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流比直接接地时有显著降低,同时,健全相电压上升也显著降低,零序电压值约为单相金属性接地的一半。对限流降压作用和谐振过电压的发生有非常好的作用。变压器星接时可以直接使用电阻接地,变压器为角接时,可以安装独立的接地变压器,中性点电阻与之连接使用。
